Le rapporteur polaire Talma

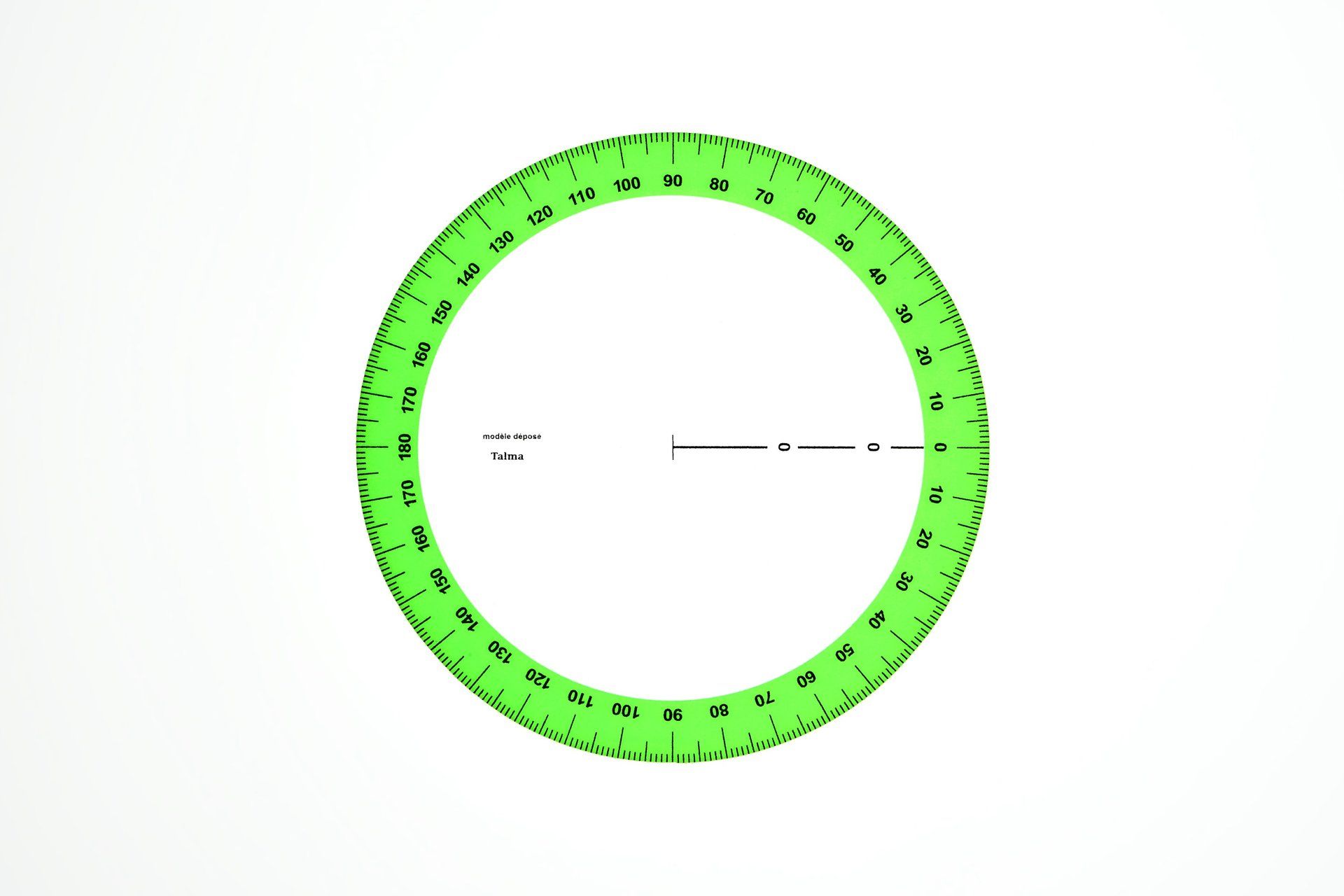

Le rapporteur polaire Talma est un rapporteur circulaire gradué de 0° à 180°.
Il matérialise une partie du plan muni d'un axe polaire.
On mesure les angles à partir de cet axe pris pour côté origine, grâce à sa graduation en degrés dans les deux sens.
Deux formats : diamètre 10 cm ; diamètre 34,5 cm (Grand rapporteur polaire) ; épaisseur 0,5 mm.
Mode d'emploi du rapporteur polaire pour mesurer un angle

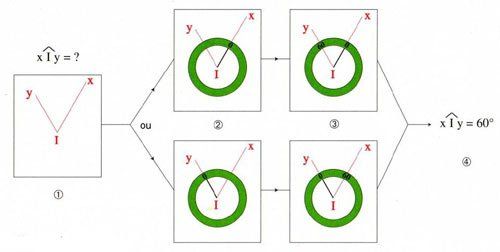

Méthode pour déterminer la mesure en degrés de l'angle xÎy :
Première façon :
1) On place le rapporteur de sorte que son centre coïncide avec I et son axe polaire avec Ix.
2) On lit sur la graduation la valeur indiquée par Iy (ici 60).
3) On en conclut que la mesure de xÎy est 60° .
Deuxième façon :
1) On place le rapporteur de sorte que son centre coïncide avec I et son axe polaire avec Iy.
2) On lit sur la graduation la valeur indiquée par Ix (ici 60).
3) Même conclusion que précédemment.
Ainsi on superpose l'axe polaire du rapporteur polaire Talma à l'un, au choix, des côtés de l'angle.
Mode d'emploi du rapporteur polaire pour construire un angle connaissant l'un de ses côtés et sa mesure

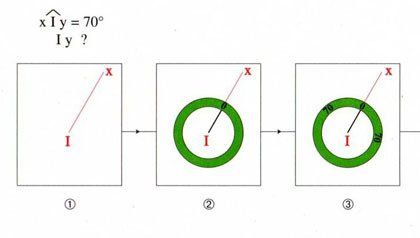

Méthode pour construire une demi-droite Iy telle que la mesure de xÎy soit égale à 70° :
1)
On place le rapporteur de sorte que son centre coïncide avec I et son axe polaire avec Ix.
2)
On lit sur la graduation les marques correspondant à la valeur 70 , de part et d'autre de l'axe polaire.
3)

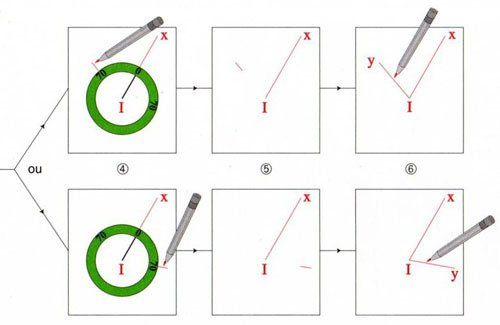

Après le choix de l'une des marques, on trace un trait.
4)
On retire le rapporteur.
5)
Enfin, on construit la demi-droite Iy.
Le rapporteur polaire
Talma montre que le problème posé admet deux solutions.
